2.5.9 Установка крышки распределительного механизма

2.5.8. Установка крышки распределительного механизма

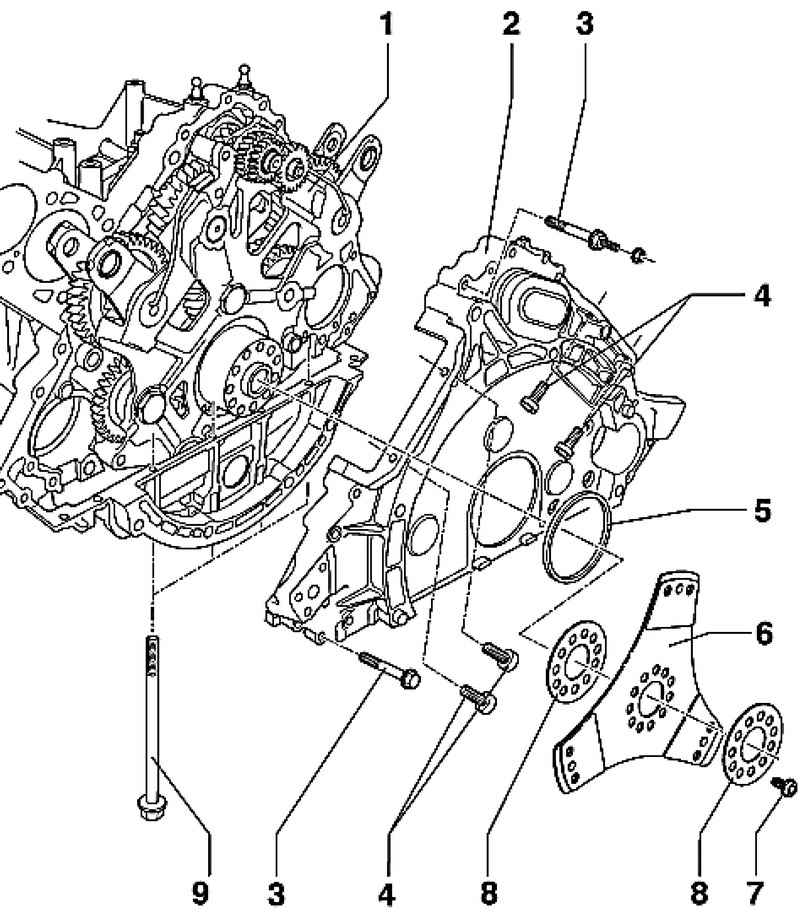

Крышка распределительного механизма Рис. 2.182. Крышка распределительного механизма: 1 – модуль раздаточного механизма; 2 – крышка распределительного механизма; 3 – болт 20 Н·м; 4 – болт 20 Н·м; 5 – уплотнительное кольцо; 6 – ведомый диск; 7 – болт 50 Н·м + довернуть на 1/4 об. (90 °); 8 – подкладная шайба; 9 – болт 13 Н·м


Нанесение герметика на крышку распределительного механизма
Схема нанесения герметика Рис. 2.183. Схема нанесения герметика

Нанесите герметик на чистую посадочную поверхность крышки распределительного механизма (рис. 2.183). Соблюдайте последовательность затяжки болтов крышки распределительного механизма.
Последовательность затягивания болтов крышки распределительного механизма Рис. 2.184. Последовательность затягивания болтов крышки распределительного механизма

Затяните крепёжные болты в показанной последовательности с моментом 20 Н·м (рис. 2.184).
