2.9.4 Снятие и установка обратного клапана стока масла

2.9.3. Снятие и установка обратного клапана стока масла

Снятие Вкрутите стандартный болт M8х1,5 примерно на 4 оборота в клапан – стрелка-, и вытянуть клапан из отверстия.
Установка

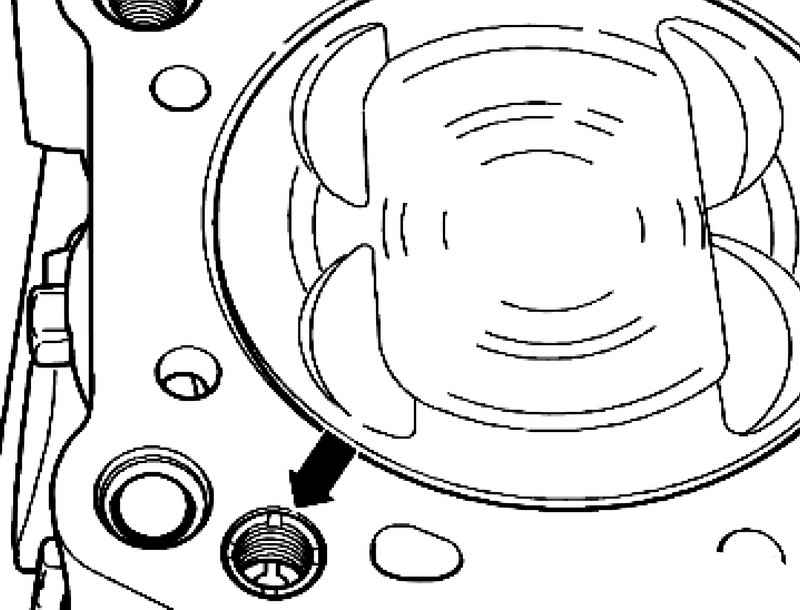

Место установки обратного клапана стока масла

Рис. 2.251. Место установки обратного клапана стока масла

Перед установкой смочите уплотнительное кольцо круглого сечения моторным маслом. От руки вдавите клапан в масляный канал (рис. 2.251).

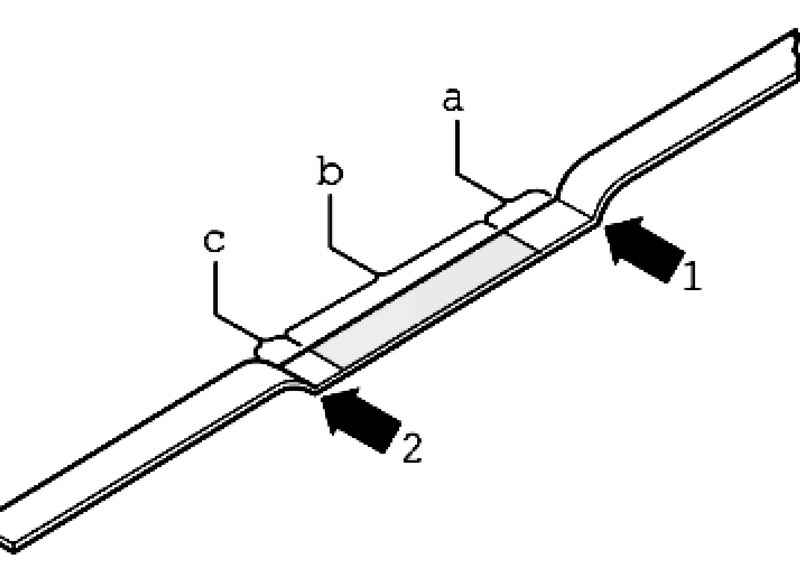

Отметки на маслоизмерительном щупе

Отметки на маслоизмерительном щупе

Рис. 2.252. Отметки на маслоизмерительном щупе

1 – Отметка max. 2 – Отметка min. a – Уровень масла от рифленой зоны до максимальной отметки: Не доливать моторное масло. b – Текущий уровень в рифленой зоне: Моторное масло можно долить. c – Уровень от минимальной отметки до рифленой зоны: долить не более 0,5 л моторного масла.
