7.1.9 Снятие и установка АКБ, находящейся под водительским сиденьем

7.1.8. Снятие и установка АКБ, находящейся под водительским сиденьем

Снятие аккумуляторной батареи

ВНИМАНИЕ При отключении аккумуляторной батареи обязательно соблюдайте последовательность действий, описанную в руководстве по ремонту Несоблюдение правильной последовательности может приведите к включению разъединителя аккумуляторных батарей и повреждению электрооборудования автомобиля.

Отсоедините АКБ

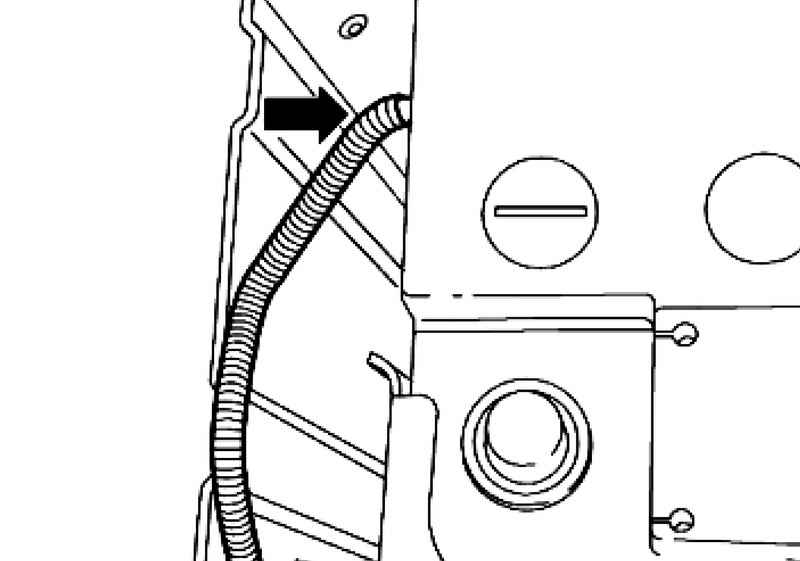

Рис. 7.18. Шланг централизованного удаления газов

Снимите шланг централизованного удаления газов с АКБ (рис. 7.18).

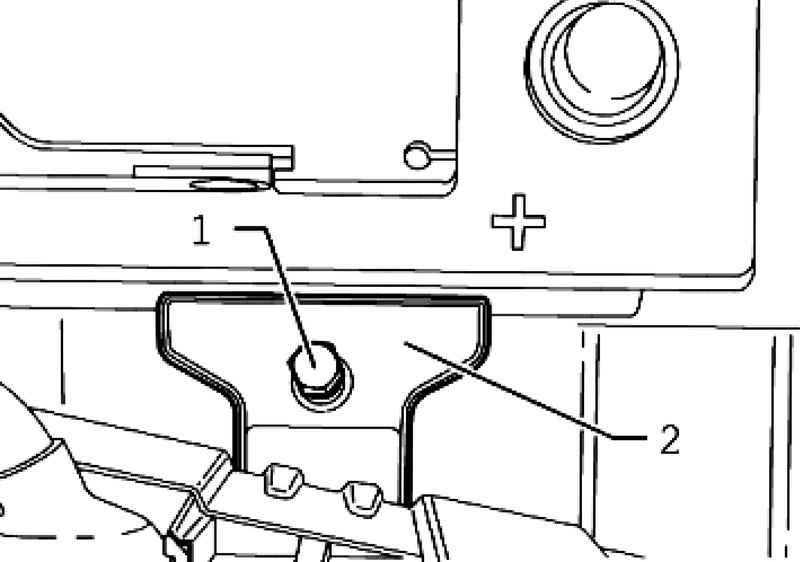

Рис. 7.19. Крепление держателя

Открутите крепежный болт 1 и снимите держатель 2 (рис. 7.19).

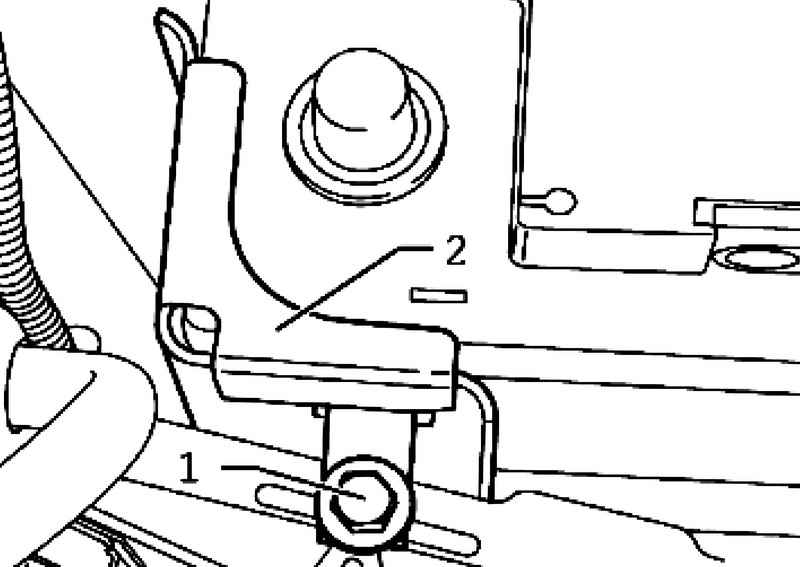

Рис. 7.20. Крепление держателя

Открутите крепежный болт 1 и снимите держатель 2 (рис. 7.20). Возьмите аккумуляторную батарею за ручки и, подняв ее, извлеките из аккумуляторного ящика.
Установка аккумуляторной батареи Установка осуществляется в обратной последовательности.
